Sistema antincendio BTS Vertical o Soprabattente

Sistema integrato conforme alle norme: UNI EN 12845/20 - UNI 11292/19-UNI 10779/21

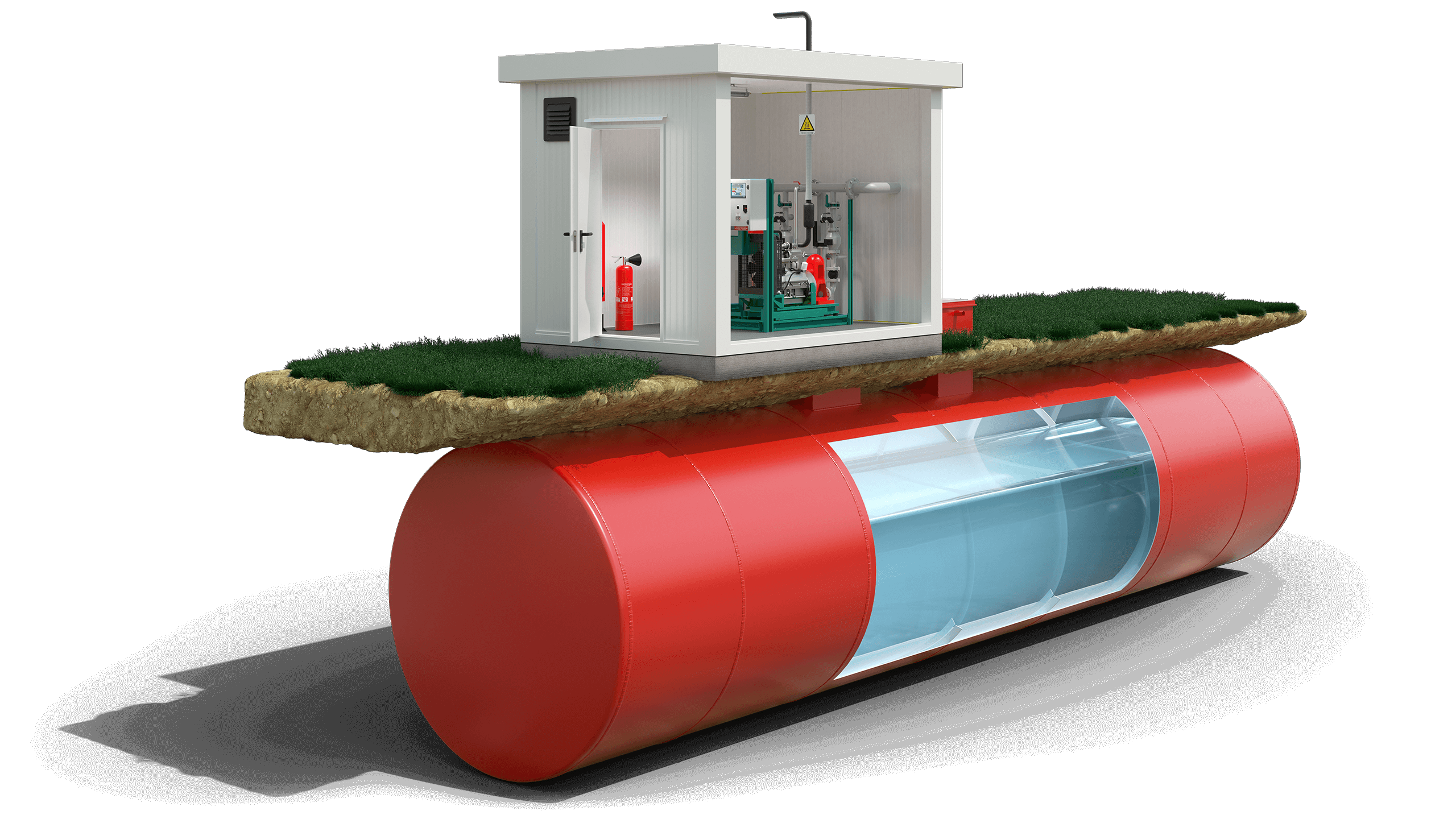

Impianto composto da un box da esterno con caratteristiche REI 60 adibito a vano tecnico con lnstsllatione di Pompe ad ASSE VERTICALE in condlzione di sottobattente o pompe in soprabattente con serbatoi di adescamento abbinate ad un serbatoio di stoccaggio interrato.

Richiedi informazioni

Caratteristiche tecniche

Gruppo preassemblato in versione modulare a seconda del modello. Composto da elettropompa principale ad asse verticale a flusso assiale (vertical turbinepump) fornita separata, accoppiata a motore elettrico. mediante campana con giunto. e/o con motore diesel tramite rinvio ad angolo 90″ con giunto elastico o cardano.
In alternativa elettropompa e motopompa tipo back pull out installate in soprabattente con serbatoi di adescamento. La potenza dei motori è calcolata per sopperire al massimo assorbimento della pompa lungo tutta la curva di funzionamento.
Le capacita e le misure sono da considerare solamente indicative in quanto possono esserci variazioni ed inoltre realizziamo serbatoi su richiesta con misure e capacità richieste dal cliente.

Dimensioni

Cap. geometrica (mc)	Cap. utile (mc)	Ø (mm)	Lung. TOT (mm)
15	12	2000	4900
23	21	2300	6300
37	35	2500	8000
52	50	2500	11000
62	60	2500	13000
75	72	2500	16000
75	72	3000	11100
83	80	3000	12100
93	90	3000	13600
104	100	3000	15100

CHIUDI

Gruppo pompe UNI 12845/20 composto da elettropompa motopompa e pilota completi di quadri elettrici ed accessori vari forniti sempre su skid separati come da norma UNI 11292/19

Elettroventilatore per ricambio aria forzata funzionante anche in assenza di energia elettrica, completo di griglia UNI 11292 /19 punto 5.4.2.2.

Porta frontale di accesso REI60 tipo verticale misure min. L 800 H 2000 e con classe di reazione al fuoco A1 come da norma UNI 11292/19 punto 4.2.2.

Aspirazioni pompe complete di filtro piastra antivortice, cono riduzione eccentrico, giunto antivibrante, valvole a farfalla di intercettazione e flange varie di collegamento come da UNI 12845/20.

Quadro elettrico per gestione di tutti i servizi interni al vano tecnico già cablati e completi di interruttori magnetotermici e differenziali salvavita il tutto certificato con Dichiarazione di Conformità.

Soccorritore di tensione ad inverter completo di batterie per far funzionare l’elettroventilatore (se è presente una o più motopompe) in assenza di energia elettrica norma UNI EN 11292/19 punto 5.4.2.

Pavimento in grigliato a maglia stretta o lamiera bugnata, uniforme, antiscivolo, sopraelevato in modo che gli operatori possano muoversi in sicurezza, come richiesto da normativa UNI 11292.

Possibilità di avere le tubazioni di mandata e di carico acqua serbatoio all’interno del vano tecnico eliminando quindi i problemi legati al freddo che costringerebbero la committenza a dover usare coibentazioni, cavi scaldanti ecc.

Riscaldatore elettrico da 2000W completo di termostato per il mantenimento della temperatura interna al locale come richiesto da norma UNI 11292/19 consentendo anche di ridurre l’umidità interna.

Lampada illuminazione di servizio (min.200 Lux) con integrata luce di emergenza (min.25 Lux x 60 min) rif. punto 6.3.2. norma UNI 11292.

Indicatore di livello digitale con lettura continua della quantità d’acqua presente nel serbatoio e allarmi programmabili con possibilità di remotazione. Presa CEE per attacco spine di eventuali attrezzature o servizi vari come richiesto da norma UNI 11292/19.

Resistenza elettrica su lato riserva idrica completa di termostato di regolazione e sonda temperatura per evitare eventuali problemi di ghiaccio nei periodi invernali.
